D卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。
该款卧式多级离心泵产品优点
1、水力模型先进，效率高，性能范围广。
2、运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
D卧式多级离心泵结构说明
为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D型卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。
D卧式多级离心泵型号意义

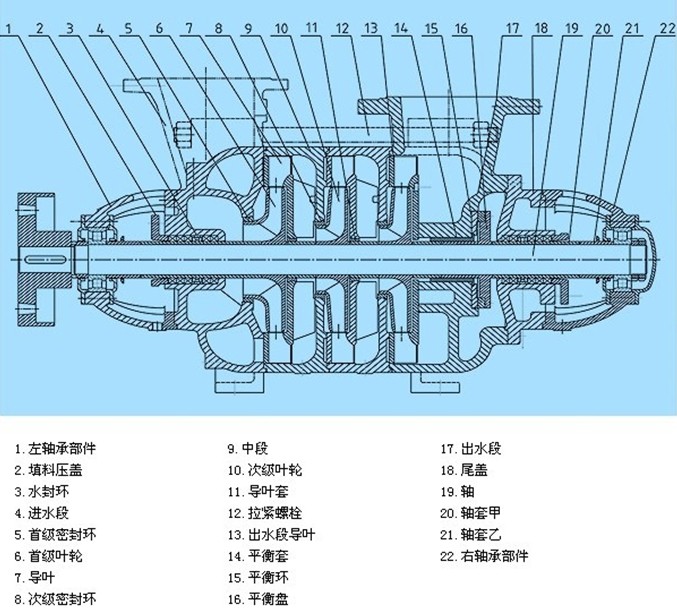

D卧式多级离心泵结构
D卧式多级离心泵参数
|
型号 |
流量 |
扬程 |
转速 |
功率(kw) |
效率% |
允许汽蚀余量m |
|
|
轴功率 |
电机功率 |
||||||
|
50D8×2 |
18 |
19 |
2950 |
1.5 |
2.2 |
62 |
2.3 |
|
50D8×3 |
18 |
28.5 |
2950 |
2.25 |
3 |
62 |
2.3 |
|
50D8×4 |
18 |
38 |
2950 |
3 |
4 |
62 |
2.3 |
|
50D8×5 |
18 |
47.5 |
2950 |
3 .75 |
5.5 |
62 |
2.3 |
|
50D8×6 |
18 |
57 |
2950 |
4.5 |
5.5 |
62 |
2.3 |
|
50D8×7 |
18 |
66.5 |
2950 |
5.25 |
7.5 |
62 |
2.3 |
|
50D8×8 |
18 |
76 |
2950 |
6 |
7.5 |
62 |
2.3 |
|
50D8×9 |
18 |
85.5 |
2950 |
6.75 |
7.5 |
62 |
2.3 |
|
50D8×10 |
18 |
95 |
2950 |
7.5 |
11 |
62 |
2.3 |
|
50D8×11 |
18 |
104.5 |
2950 |
8.25 |
11 |
62 |
2.3 |
|
50D8×12 |
18 |
114 |
2950 |
9 |
11 |
62 |
2.3 |
|
80D12×2 |
32.4 |
22.7 |
2950 |
2.68 |
3 |
75 |
2.8 |
|
80D12×3 |
32.4 |
34.05 |
2950 |
4.02 |
5.5 |
75 |
2.8 |
|
80D12×4 |
32.4 |
45.4 |
2950 |
5.36 |
7.5 |
75 |
2.8 |
|
80D12×5 |
32.4 |
56.75 |
2950 |
6.7 |
7.5 |
75 |
2.8 |
|
80D12×6 |
32.4 |
68.1 |
2950 |
8.04 |
11 |
75 |
2.8 |
|
80D12×7 |
32.4 |
79.45 |
2950 |
9.38 |
11 |
75 |
2.8 |
|
80D12×8 |
32.4 |
90.8 |
2950 |
10.72 |
15 |
75 |
2.8 |
|
80D12×9 |
32.4 |
102.15 |
2950 |
11.06 |
15 |
75 |
2.8 |
|
80D12×10 |
32.4 |
113.5 |
2950 |
13.4 |
15 |
75 |
2.8 |
|
80D12×11 |
32.4 |
124.85 |
2950 |
14.74 |
18.5 |
75 |
2.8 |
|
80D12×12 |
32.4 |
136.2 |
2950 |
16.08 |
18.5 |
75 |
2.8 |
|
100D16×2 |
54 |
35.2 |
2950 |
7.2 |
11 |
71.5 |
3.3 |
|
100D16×3 |
54 |
52.8 |
2950 |
10.8 |
15 |
71.5 |
3.3 |
|
100D16×4 |
54 |
70.4 |
2950 |
14.4 |
18.5 |
71.5 |
3.3 |
|
100D16×5 |
54 |
88 |
2950 |
18 |
22 |
71.5 |
3.3 |
|
100D16×6 |
54 |
105.6 |
2950 |
21.6 |
30 |
71.5 |
3.3 |
|
100D16×7 |
54 |
123.2 |
2950 |
25.2 |
30 |
71.5 |
3.3 |
|
100D16×8 |
54 |
140.8 |
2950 |
28.8 |
37 |
71.5 |
3.3 |
|
100D16×9 |
54 |
158.4 |
2950 |
32.4 |
37 |
71.5 |
3.3 |
|
100D16×10 |
54 |
176 |
2950 |
36 |
45 |
71.5 |
3.3 |
|
100D16×11 |
54 |
198.6 |
2950 |
39.6 |
55 |
71.5 |
3.3 |
|
100D16×12 |
54 |
211.2 |
2950 |
43.2 |
55 |
71.5 |
3.3 |
|
125D15×2 |
108 |
40 |
2950 |
15.6 |
18.5 |
76 |
4 |
|
125D15×3 |
108 |
60 |
2950 |
23.4 |
30 |
76 |
4 |
|
125D15×4 |
108 |
80 |
2950 |
31.2 |
37 |
76 |
4 |
|
125D15×5 |
108 |
100 |
2950 |
39 |
45 |
76 |
4 |
|
125D15×6 |
108 |
120 |
2950 |
46.8 |
55 |
76 |
4 |
